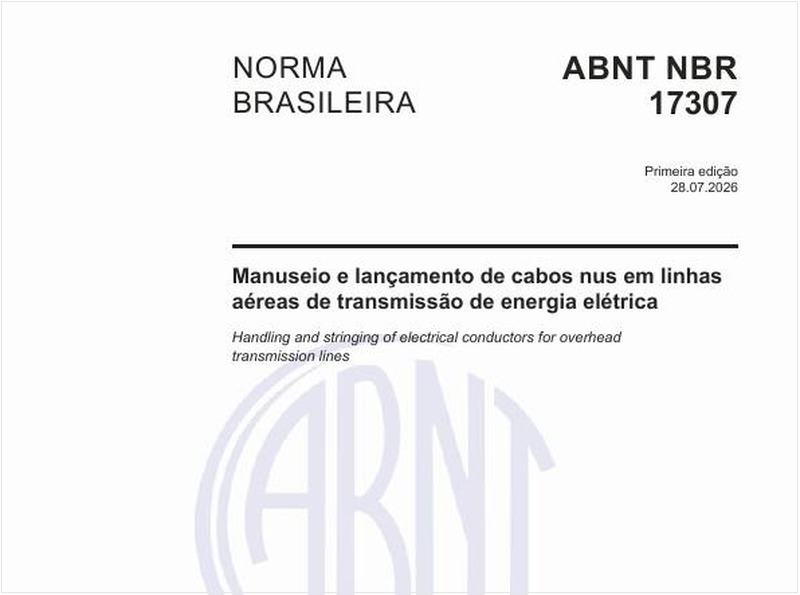

NBR 17307 de 07/2026 - Manuseio e lançamento de cabos nus em linhas aéreas de transmissão de energia elétrica
A NBR 17307 de 07/2026 - Manuseio e lançamento de cabos nus em linhas aéreas de transmissão de energia elétrica estabelece os requisitos para o manuseio, lançamento, tracionamento e regulagem de cabos nus em linhas aéreas de transmissão de energia elétrica. O termo “transmissão” não é claramente definido, usando-se, para certos casos, os termos “subtransmissão” ou “distribuição em alta-tensão”. Nesta norma, considera-se transmissão de energia aquela no nível de 69 kV e superior. O descrito nesta norma aplica-se à instalação de cabos condutores ou para-raios fabricados conforme as NBR 5369 (CALA), NBR 7270 (CAA), NBR 7271 (CA), NBR 10298 (CAL 6201), NBR 10841 (CAA/RA), NBR 15770 (CAAL) e NBR 16686 (CAL 1120), NBR 10712 e NBR 16730. Entretanto, os preceitos descritos nesta Norma podem, em conjunto com procedimentos e/ou recomendações dos fabricantes, ser utilizados parcialmente na instalação de outros cabos em linhas aéreas de transmissão, como OPGW, cabos com fios de alumínio recozido ou cabos para altas temperaturas, ou mesmo em linhas aéreas de distribuição de energia elétrica. O descrito nesta norma não é aplicável aos projetos de redes de distribuição urbana e rural; linhas de transmissão com condutores isolados ou protegidos; linhas de contato para tração elétrica; e linhas de telecomunicação.
Target Genius Respostas Diretas:Quais são as dimensões do sulco da roldana?
Como é um exemplo de guincho (puxador) e freio (tensionador)?
Quais são as dimensões do sulco da roldana do freio?
Qual é o sentido de entrada do cabo no tambor do freio?
Quais são os esforços horizontal e de tração em uma cadeia, e o nivelamento da cadeia?
As bobinas dos cabos devem ser içadas e transportadas em posição vertical, com o eixo de rotação da bobina na posição horizontal. O descarregamento e transporte por pequenos trechos podem ser realizados por equipamento de levantamento ou suspensão, sendo obrigatório o uso de dispositivos que evitem danos à bobina ou mesmo sua exposição a esforços de compressão e movimentos bruscos, conforme a norma.
Quando a bobina for descarregada e/ou transportada por empilhadeira, o eixo de rotação deve estar na mesma direção do deslocamento do veículo, sendo que os garfos da empilhadeira devem ultrapassar a largura externa da bobina. As bobinas não podem ser roladas.
A proteção, como ripas de madeira ou outra qualquer, somente deve ser retirada quando a bobina estiver no cavalete, pronta para ser desenrolada. Ao colocar a bobina no cavalete de desenrolamento, atentar para o sentido para desenrolar impresso nos ...
