Objetivo da Norma


Especifica os requisitos e dimensões gerais para conectores cônicos de 24° usando anel cortante e cone de vedação do anel O (referido Gomo DKO) adequado para uso com tubos ferrosos e não ferrosos com diâmetros de 4 mm a 42 mm, inclusive. Esses conectores são para uso em aplicações gerais hidráulicas e pneumáticas dentro dos limites de pressão e temperatura especificadas nesta parte da ISO 8434. Destina-se a conexões da extremidade lisa dos tubos e terminais para mangueiras, de acordo com as ISO 6149-1, lSO 1179-1 e ISO 9974-1. (Ver ISO 12151-2 para especificações relacionadas aos terminais da mangueira). Esses conectores fornecem conexões para fluxo total em sistemas hidráulicos que operam em pressões de trabalho apresentadas na Tabela 1. Devido ao fato que muitos fatores influenciam na pressão satisfatória de um sistema, estes valores não devem ser entendidos como mínimos. Para cada aplicação, ensaios suficientes devem ser realizados e revisados, tanto pelo usuário quanto pelo fabricante, para assegurar que os níveis de deserripenho requeridos sejam curnpridos. Para os novos modelos em aplicações de transmissão de fLuido, consultar os requisitos indicados em 9.6. Onde os requisitos da aplicação permitirem a utilização de vedação elastomérica, os modelos de conectores que estejam em conformidade com as normas internacionais e vedação elastomérica são preferi dos. Para uso em condições fora das especificações de pressão e/ou temperatura, ver 5.4. Esta parte específica, também, uma prova de qualificação e desempenho para estes conectores.

Título em inglês

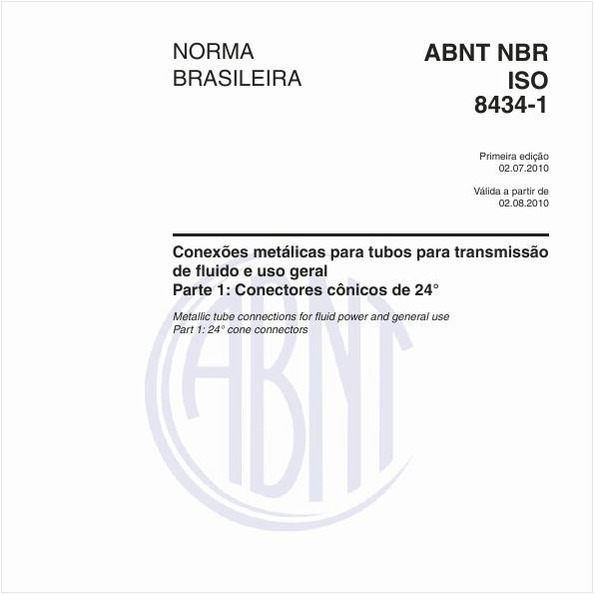

Metallic tube connections for fluid power and general use Part 1: 24° cone connectors

Comitê

MÁQUINAS E EQUIPAMENTOS MECÂNICOS

Número de páginas

46 páginas

Histórico

07/2010 - Publicada edição

Complementares

NBRISO965-1 - Rosca métrica ISO de uso geral - Tolerâncias - Parte 1: Princípios e dados básicos
NBRISO261 - Rosca métrica ISO de uso geral - Plano geral
ISO 1127
ISO 1179-1
ISO 1179-2
ISO 1179-4
ISO 12151-2
ISO 19879
ISO 228-1
ISO 3304
ISO 3305
ISO 3601-1
ISO 4759-1
ISO 48
ISO 5598
ISO 6149-1
ISO 6149-2
ISO 6149-3
ISO 9227
ISO 9974-1
ISO 9974-2
ISO 9974-3
